INTEGRER UN LECTEUR  DVD-ROM SAMSUNG SD-616Q DANS VOTRE XBOX



Par SebCyber77

Inspirι par le tuto de 666DevilFr

dispo a l’adresse http://666devilfr.free.fr/xbox/xbox616qeb.htm









Pour commencer, je precise que ce lecteur ne peut pas lire les jeux xbox originaux a l’heure actuelle. Par consequent vous agissez en connaissance de cause.



Cependant il existe une technique alternative pour lire les jeux originaux et vous n’etes donc pas dispense d’acheter vos jeux. Je rappelle que le warez est illegal et que la copie de jeux est un delit si vous ne possedez pas l’original.









Maintenant au boulot !!!







MATERIEL REQUIS :

-       Une xbox

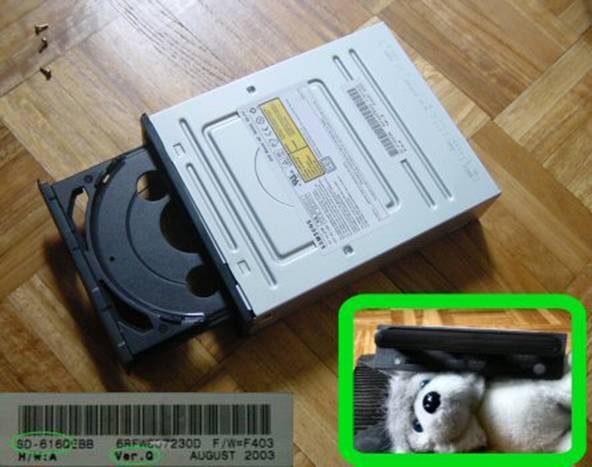

-       UN LECTEUR SAMSUNG SD-616 Q (peu importe la couleur et ce qui a apres le q), configure en esclave





-       Une fiche audio (qui sert a relier un lecteur a la carte son )





-       Un dedoubleur d’alimentation



-       Outils : tournevis cruciforme, pince coupante, fer a souder, fil ..















Tout d’abord, preparation du lecteur :

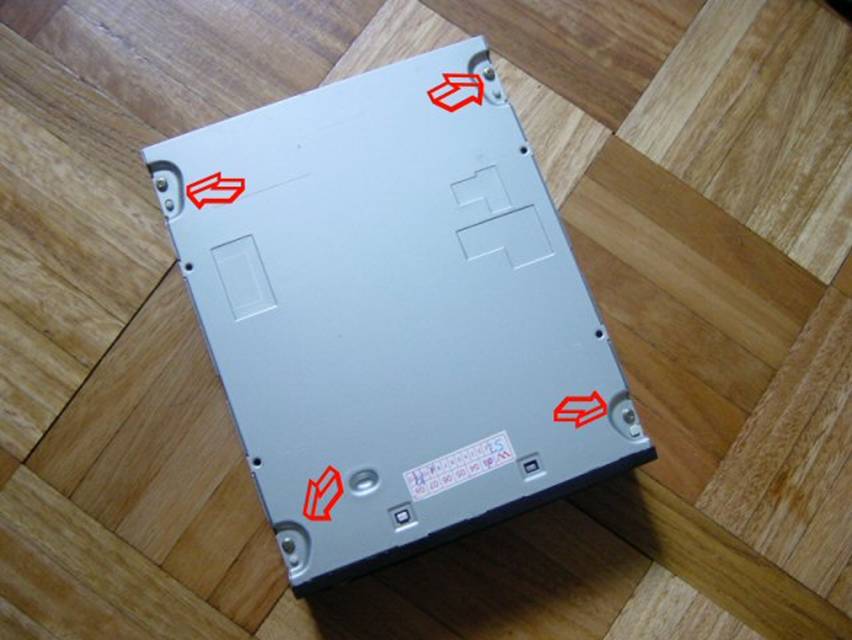

       On commence le massacre  en attaquant direct le Samsung. Pour ce faire, ouvrez le en retirant les 4 vis sous le lecteur :



pour faciliter le demontage je vous conseille d’ouvrir le tiroir du lecteur, en le branchant sur une alim (devotre console ou votre pc)…

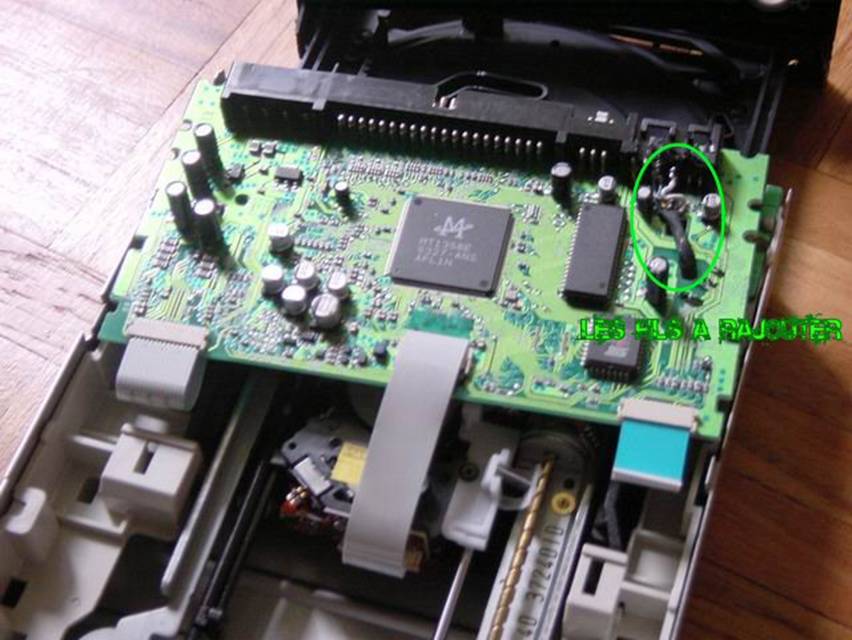

       Vous obtenez cela(sur la photo, j’ai retourne le circuit sur lequel on va travailler) :







       Vous avez surement remarque les fils que vous n’avez pas encore dans votre lecteur ? ba c’est maintenant que ca se passe !!! rassurez vous rien de bien dur…

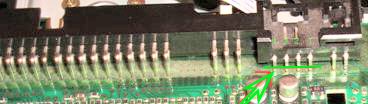

       En premier lieu sectionnez les 4 pattes du connecteur audio et faites bien attention a ce qu’elles ne touchent plus le circuit.

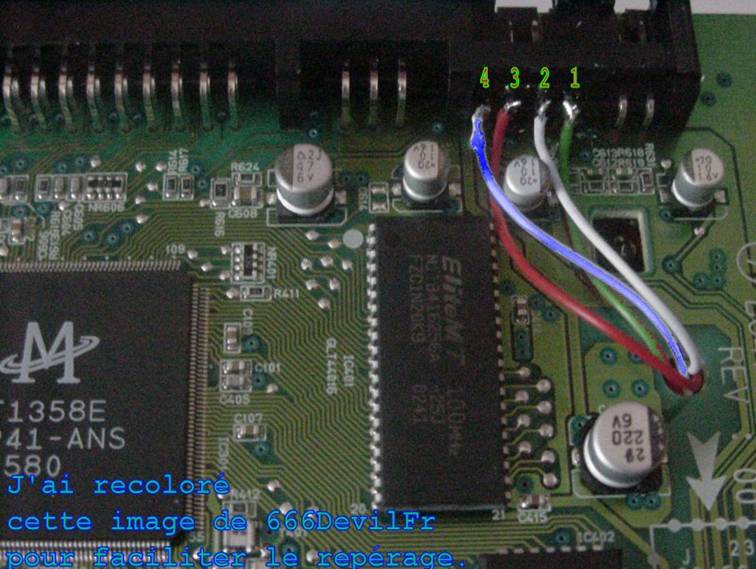

       Maintenant attrapez votre fer a souder !!! deja nous allons souder quatre fils, chacun a une patte du connecteur audio, sur la partie separee du circuit:

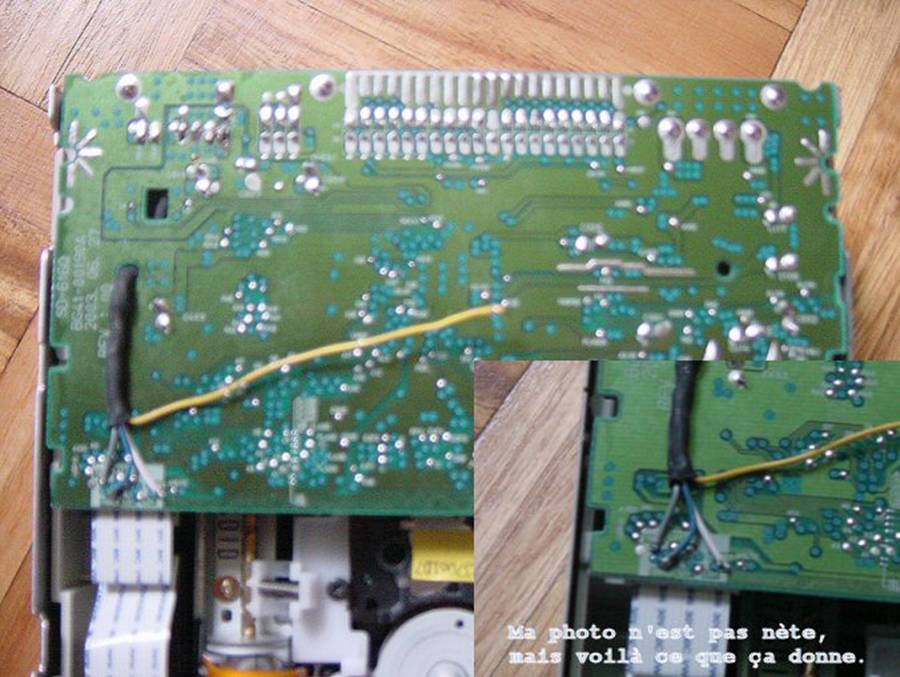

       vous avez donc 4 fils que vous pouvez comme sur la photo passer dans le trou car c’est de l’ autre cote que se passe la suite…

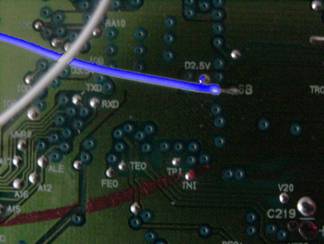

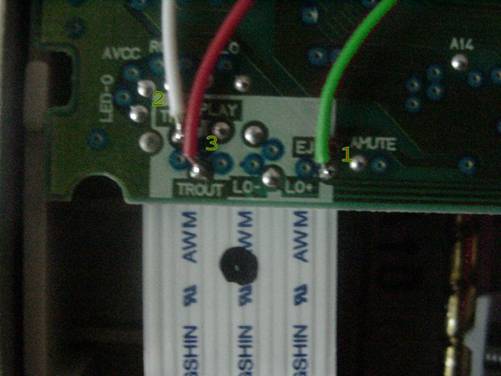

       Donc vous retournez le circuit et on va s’occuper de nos quatres fils qu’il va falloir souder sur le circuit…











     1 vert = ejkey

     2 Blanc = trin

   3 rouge = trout

   4 bleu = sb



ca vous permet de vous reperez peut etre un peu plus facilement. . .









Bon Ba il me semble que le plus dur est fait… Il ne reste plus qu’a remonter et a integrer le lecteur…Donc pour remonter on se precipite pas, il y a d’abord 2 petites choses a faire :



-primo :

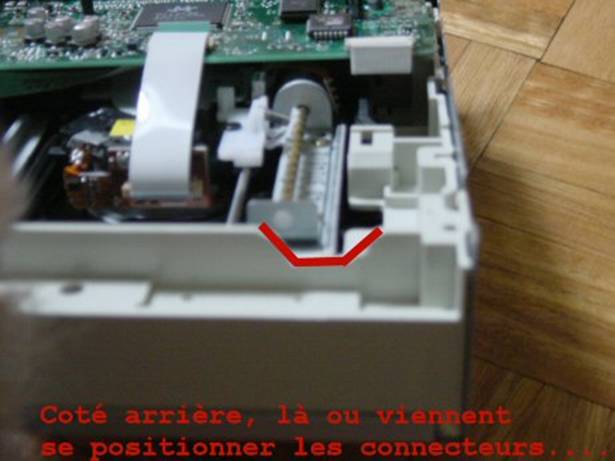

     pour les plus preces d’entre vous, vous l’aurez peut-etre remarque, il y a quelquechose qui bloque…regardez plutot la dessous :







     vous l’avez surement compris il faut couper suivent la ligne… vous pouvez y aller au cutter sans probleme. Cela a pour but de permettre aux fils qui sont connectes o connecteur audio de pouvoir passer… tout betement !!!



methode bourin : pour couper, le fer a souder c moins fatigant…



-secondo :

     la encore il faut couper, afin de que le lecteur puisse rentrer dans la console correctement… la encore le cutter fonctionne bien…





il faut donc couper ce qui depasse du connecteur jack(audio)et de la molette du son…



methode bourin : pour couper, le fer a souder c moins fatigant







Voila vous pouvez refermer votre lecteur !!!! maintenant derniere etape : integration dans la Xbox !!!

















Integration du lecteur :



             Voila pour ceux qui seraient inquiets a propos du cache du lecteur… non, je n’ ai pas oublie !!!! donc voila la marche a suivre :



1)        faites sauter le cache d’ origine (pour cela, il faut avoir comme indique au debut du tuto ouvert le tiroir du lecteur…)

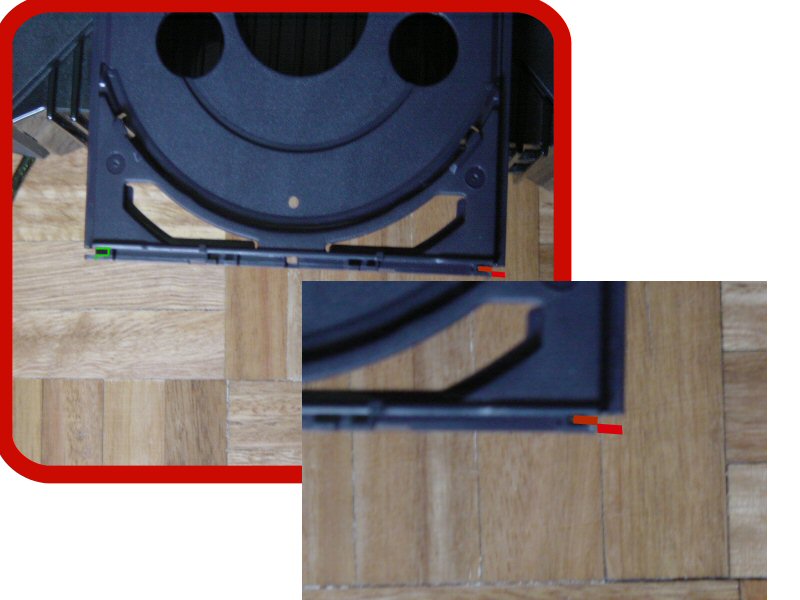

2)        il faut un peu modifier le systeme de fixation car le cache du lecteur d’origine ne passe pas. Regardez plutot la dessous :



il faut donc s’occuper de la partie droite, en rouge. Je vous ai represente l’equivalent a gauche par une ligne verte de ce qu’il faut couper a droite (en rouge). Je me repete mais ca evitera peut etre des precipitaions dangereuses…







methode bourin : celle que j’ai employe, le fer a souder !!! tres pratique ici !!!

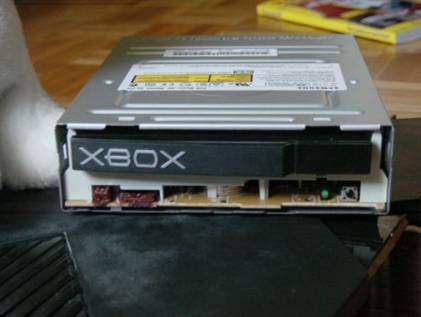

3)        essayez de mettre le cache maintenant ca devrait aller !!!













            le lecteur en lui meme est fin pret. Il ne reste plus qu’A PREPARER LA BOITE... donc coupez comme indique sur les photos :



pour le couvercle





pour la boite



methode bourin : le fer a souder…





    le lecteur peu maintenant rentrer dans la boite correctement !!! mais je vous propose une petite astuce perso (je n’ai vu auccun autre tuto en parler…en fait vous avez surement remarque que le lecteur a du jeu, il est trop cour par rapport a l’emplacement prevu. Pour y remedier j’ai donc mis un buttoir :

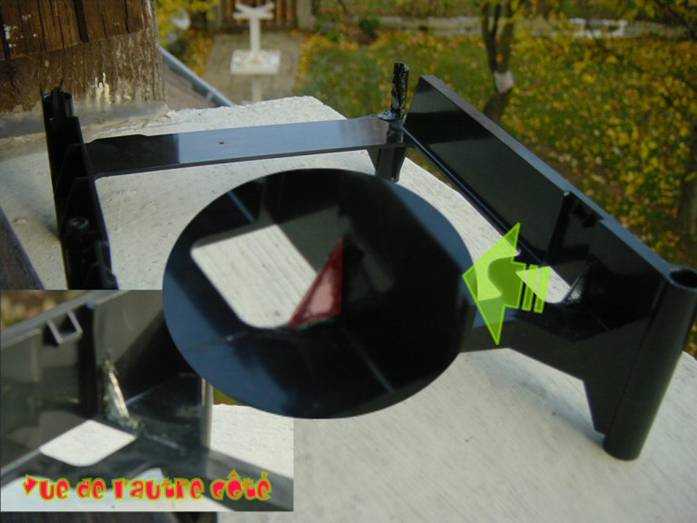

pour ce faire, il faut un petit bout de plastique genre 1cmx2cm… pour ma part, j’ai pris l’angle droit d’une equerre… regardez plutot vous comprendrez :

Donc le truc repasse en rouge c’est mon bout d’equerre. Il faut faire attention a pas prendre un bout de plastique de plus de 1cm parce que sinon apres ca peut pour les branchements…



Pour le positionner, il faut le mettre a l’aplomb du trou (regardez par rapport a la photo vous comprendrez…). Pour le fixer deux solutions :

-       de la super glue

-       la methode bourin  (que j’ai utilise)… et oui avec un peu de tact, en fondant le plastique on peut coller…







derniere des dernieres etapes, adaptation du cable jaune :

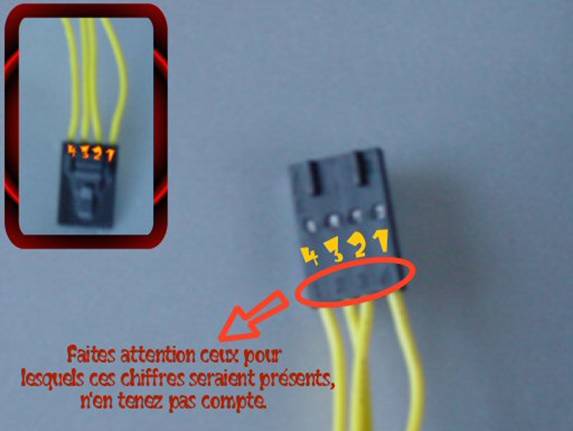

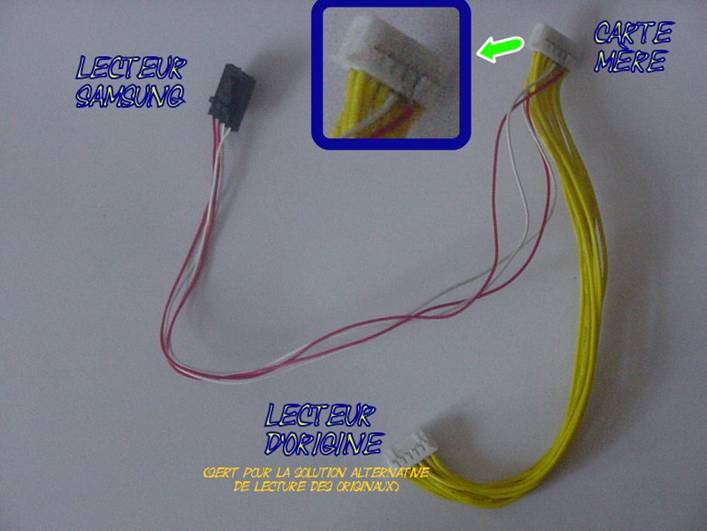

    et oui le cable jaune de votre lecteur d’origine, il rentre pas dans votre lecteur tout beau tout neuf… donc, attrapez la fiche audio qui doit trainer quelque part… (si vous avez un cable entier coupez le en deux…) ensuite il faut inserer les fils de votre fiche audio, denudes et etames, dans les clips de votre connecteur d’origine cote carte mere  en forcant un peu; suivant une certaine correspondance entre les fils. C’est pas tres clair mais les photos suivent.

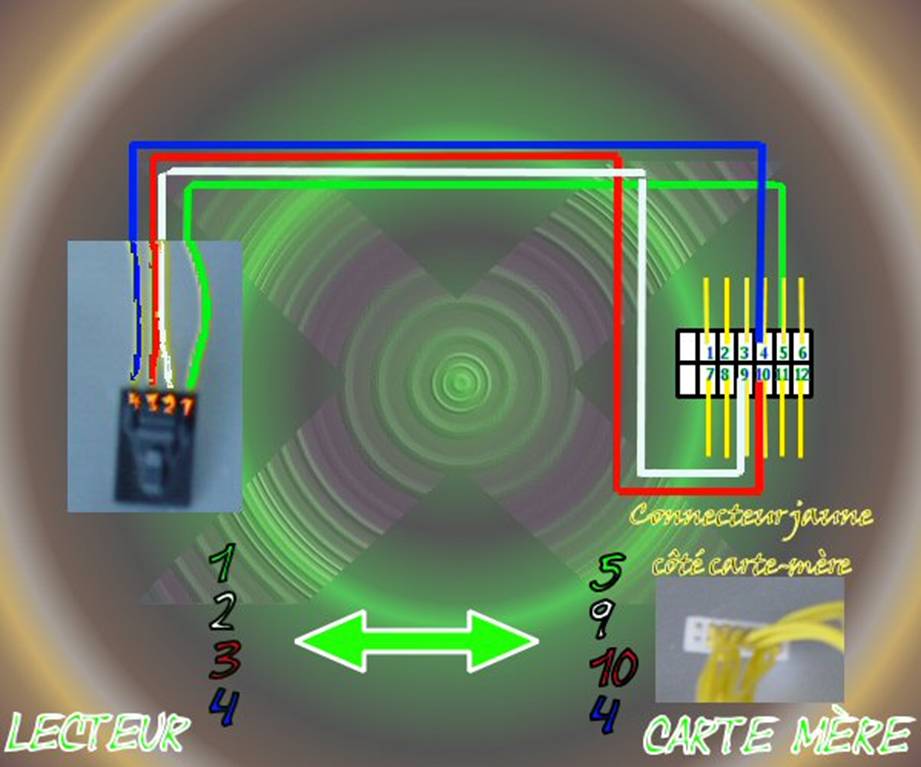

voila tout est explique sur le shema (je me suis efforce de le faire le plus complet possible pour eviter toute maladresse…). Vous devez obtenir quelque chose comme ca :

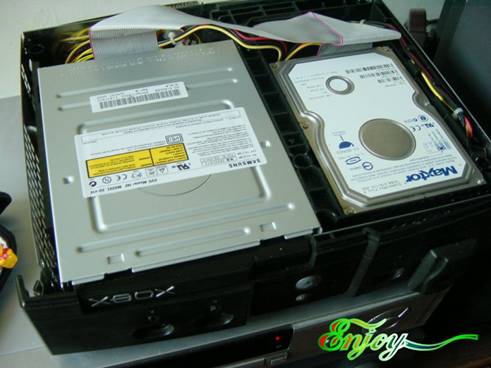

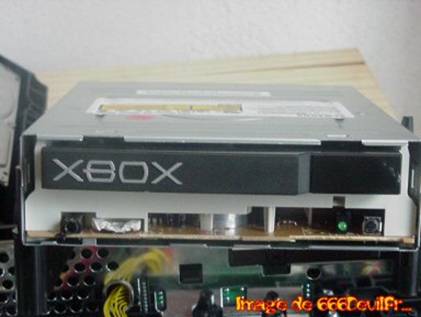

C’est fini !!!! plus qu’a brancher :

-       La nappe IDE

-       L’alim dιdoublιe ΰ partir du Disque Dur

-       La fiche audio que vous venez d’ajouter au cable jaune



















SOLUTION ALTERNATIVE

POUR LIRE LES ORIGINAUX XBOX



                     DEUX POSSIBILITES quand vous voulez lire un original :



-       vous ouvrez votre xbox et piquez la nappe ide du samsung pour la brancher sur votre lecteur xbox, et branchez le cable jaune.



-       La soulution de 666DevilFr :





il vous faut :

             - 2 nappes ide male <-> male

                              - 1 nappe ide male <-> femelle

                              - 1 bretelle ide male -> femelle -> femelle

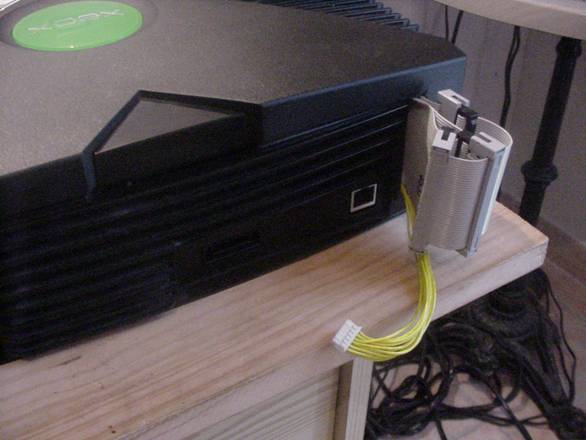

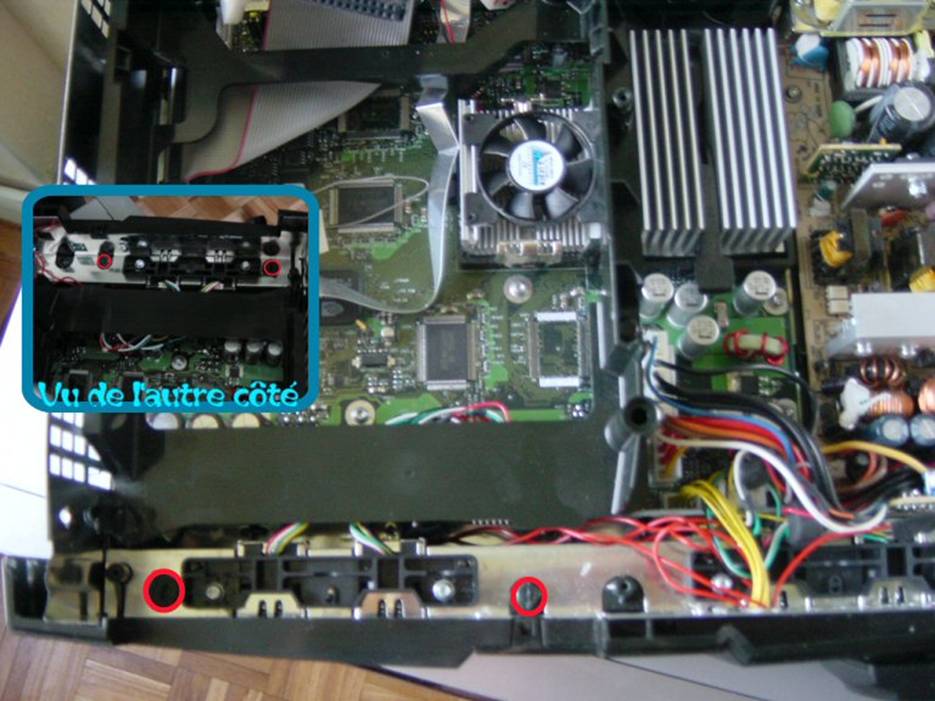

                              Comme sur la photo, vous faites une fente de la hauteur d’une nappe IDE. Vous reliez la nappe IDE male <-> male sur la carte mere, une nappe male <-> male au disque dur et une nappe male <-> frmrlle au samsung. Faites depasser le tout ainsi que le cable jaune. Ensuite reliez vous trois connecteurs au moyen de la bretelle. Lorsque vous souhaitez utiliser votre lecteur xbox, debranchez le connecteur male de la brettele et connectez le sur votre lecteur d’origine, ainsi que le cable jaune.



Voila !!!!
